鋼結構行業術語符號介紹

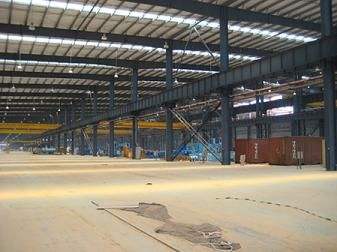

鋼結構行業術語
1、強度：構件截面材料或連接抵抗破壞的能力。強度計算是防止結構構件或連接因材料強度被超過而破壞的計算。
2、承載能力：結構或構件不會因強度、穩定或疲勞等因素破壞所能承受的最大內力；或塑性分析形成破壞機構時的最大內力；或達到不適應于繼續承載的變形時的內力。
3、脆斷：一般指鋼結構在拉應力狀態下沒有出現警示性的塑性變形而突然發生的脆性斷裂。
4、強度標準值：國家標準規定的鋼材屈服點(屈服強度)或抗拉強度。
5、強度設計值：鋼材或連接的強度標準值除以相應抗力分項系數后的數值。
6、一階彈性分析：不考慮結構二階變形對內力產生的影響，根據未變形的結構建立平衡條件，按彈性階段分析結構內力及位移。
7、二階彈性分析：考慮結構二階變形對內力產生的影響，根據位移后的結構建立平衡條件，按彈性階段分析結構內力及位移。
8、屈曲：桿件或板件在軸心壓力、彎矩、剪力單獨或共同作用下突然發生與原受力狀態不符的較大變形而失去穩定。
9、腹板屈曲后強度：腹板屈曲后尚能繼續保持承受荷載的能力。
10、通用高厚比：參數，其值等于鋼材受彎、受剪或受壓屈服強度除以相應的腹板抗彎、抗剪或局部承壓彈性屈曲應力之商的平方根。
11、整體穩定：在外荷載作用下，對整個結構或構件能否發生屈曲或失穩的評估。
12、有效寬度：在進行截面強度和穩定性計算時寬度。假定板件有效的那
13、有效寬度系數：板件有效寬度與板件實際寬度的比值。
14、計算長度：構件在其有效約束點間的幾何長度乘以考慮桿端變形情況和所受荷載情況的系數而得的等效長度，用以計算構件的長細比。計算焊縫連接強度時采用的焊縫長度。
15、長細比：構件計算長度與構件截面回轉半徑的比值。
16、換算長細比：在軸心受壓構件的整體穩定計算中，按臨界力相等的原則，將格構式構件換算為實腹構件進行計算時所對應的長細比或?qū)澟づc扭轉失穩換算為彎曲失穩時采用的長細比。
17、支撐力：為減小受壓構件(或構件的受壓翼緣)的自由長度所設置的側向支承處，在被支撐構件（或構件受壓翼緣)的屈曲方向，所需施加于該構件(或構件受壓冀緣)截面剪心的側向力。
18、無支撐純框架：依靠構件及節點連接的抗彎能力，抵抗側向荷載的框架。
19、強支撐框架：在支撐框架中，支撐結構(支撐桁架、剪力墻、電梯井等)抗側移剛度較大，可將該框架視為無側移的框架。
20、弱支撐框架：在支撐框架中，支撐結構抗側移剛度較弱，不能將該框架視為無側移的框架。
21、搖擺柱：框架內兩端為鉸接不能抵抗側向荷載的柱。
22、柱腹板節點域：框架梁柱的剛接節點處，柱腹板在梁高度范圍內的區域。
23、球形鋼支座：使結構在支座處可以沿任意方向轉動的鋼球面作為傳力的鉸接支座或可移動支座。
24、橡膠支座：滿足支座位移要求的橡膠和薄鋼板等復合材料制品作為傳遞支座反力的支座。
25、主管：鋼管結構構件中，在節點處連續貫通的管件，如桁架中的弦桿。
26、支管：鋼管結構中，在節點處斷開并與主管相連的管件，如桁架中與主管相連的腹桿。
27、間隙節點：兩支管的趾部離開一定距離的管節點。
28、搭接節點：在鋼管節點處，兩支管相互搭接的節點。
29、平面管節點：支管與主管在同一平面內相互連接的節點。
30、空間管節點：在不同平面內的支管與主管相接而形成的管節點。
31、組合構件：由一塊以上的鋼板(或型鋼)相互連接組成的構件，如工字形截面或箱形截面組合梁或柱。
32、鋼與混凝土組合梁：由混凝土翼板與鋼梁通過抗剪連接件組合而成能整體受力的梁。
鋼結構行業符號
1、作用和作用效應設計值
F——集中荷載；
H——水平力；
M——彎矩；
N——軸心力；
P——高強度螺栓的預拉力；
Q——重力荷載；
R——支座反力；
V——剪力。
2、計算指標
E ——鋼材的彈性模量；
Ec——混凝土的彈性模量；
G ——鋼材的剪變模量；
Nat——個錨栓的抗拉承載力設計值；
Nbt、Nbv、Nbc——一個螺栓的抗拉、抗剪和承壓承載力設計值；
Nrt、Nrv、Nrc——一個鉚釘?shù)目估⒖辜艉统袎撼休d力設計值；
Ncv——組合結構中一個抗剪連接件的抗剪承載力設計值；
NpjtNpjc——受拉和受壓支管在管節點處的承載力設計值；
Sb——支撐結構的側移剛度(產生單位側傾角的水平力)；
F ——鋼材的抗拉、抗壓和抗彎強度設計值；
fv——鋼材的抗剪強度設計值；
fce——鋼材的端面承壓強度設計值；
fst——鋼筋的抗拉強度設計值；
fy——鋼材的屈服強度(或屈服點)；
fat——錨栓的抗拉強度設計值；
fbtfbvfbc——螺栓的抗拉、抗剪和承壓強度設計值；
frtfrvfrc——鉚釘?shù)目估?、杭剪和承壓強度設計值；
fwtfwvfwc——對接焊縫的抗拉，抗剪和抗壓強度設計值；
fwt——角焊縫的抗拉、抗剪和抗壓強度設計值；
fc ——混凝土抗壓強度設計值；
Δu——樓層的層間位移；
[υQ]——僅考慮可變荷載標準值產生的撓度的容許值；
[υT]——同時考慮永久和可變荷載標準值產生的撓度的容許值；
σ ——正應力；
σc——局部壓應力；
σf——垂直于角焊縫長度方向，按焊縫有效截面計算的應力；
Δσ——疲勞計算的應力幅或折算應力幅；
Δσ——變幅疲勞的等效應力幅；
[Δσ]——疲勞容許應力幅；
Σcrσc.crτcr——板件在彎曲應力、局部壓應力和剪應力單獨作用時的臨界應力；
τ ——剪應力；
τf——沿角焊縫長度方向，按焊縫有效截面計算的剪應力；
ρ ——質量密度。
3、幾何參數
A ——毛截面面積；
An——凈截面面積；
H——柱的高度；
H1、H2、H3——階形柱上段、中段(或單階柱下段)、下段的高度；
I ——毛截面慣性矩；
It——毛截面抗扭慣性矩；
Iw——毛截面扇性慣性矩；
In——凈截面慣性矩；
S ——毛截面面積矩；
W ——毛截面模量；
Wn——凈截面模量；
Wp——塑性毛截面模量；
Wpn——塑性凈截面模量；
ag ——間距，間隙；
b——板的寬度或板的自由外伸寬度；
bo——箱形截面翼緣板在腹板之間的無支承寬度；混凝土板托頂部的寬度；
bs——加勁肋的外伸寬度；
be——板件的有效寬度；
d ——直徑；
de——有效直徑；
do——孔徑；
e ——偏心距；
h ——截面全高；樓層高度；
hc1——混凝土板的厚度；
hc2——混凝土板托的厚度；
he——角焊縫的計算厚度；
hf——角焊縫的焊腳尺寸；
hω——腹板的高度。
ho——腹板的計算高度；
i ——截面回轉半徑；
l ——長度或跨度；
ll——粱受壓翼緣側向支承間距離；螺栓(或鉚釘)受力方向的連接長度；
lo——彎曲屈曲的計算長度；
lω——扭轉屈曲的計算長度；
lw——焊縫的計算長度；
lz——集中荷載在腹板計算高度邊緣上的假定分布長度；
s——部分焊透對接焊縫坡口根部至焊縫表面的最短距離；
t——板的厚度；主管壁厚；
ts——加勁肋厚度；
tw——腹板的厚度；
α ——夾角；
θ ——夾角；應力擴散角；
γb——梁腹板受彎計算時的通用高厚比；
γs——梁腹板受剪計算時的通用高厚比；
γc——梁腹板受局部壓力計算時的通用高厚比；
γ ——長細比；
γo、γyz、γz、γuz——換算長細比，
4、計算系數及其他
C——用于疲勞計算的有量綱參數，
K1K2——構件線剛度之比；
ks——構件受剪屈曲系數；
Ov——管節點的支管搭接率；
n ——螺栓、鉚釘或連接件數目；應力循環次數：
nl——所計算截面上的螺栓(或鉚釘)數目；
nf——高強度螺栓的傳力摩擦面數目；
nv——螺栓或鉚釘?shù)募羟忻鏀?shù)目；
α——線膨脹系數；計算吊車擺動引起的橫向力的系數，
αE——鋼材與混凝土彈性模量之比；
αe——梁截面模量考慮腹板有效寬度的折減系數；
αf——疲勞計算的欠載效應等效系數；
αo——柱腹板的應力分布不均勻系數；
αy——鋼材強度影響系數；
αl——梁腹板刨平頂緊時采用的系數；
α2i——考慮二階效應框架第；層桿件的側移彎矩增大系數；
β ——支管與主管外徑之比；用于計算疲勞強度的參數；
βb——梁整體穩定的等效臨界彎矩系數；
βf——正面角焊縫的強度設計值增大系數；
βm、βt——壓彎構件穩定的等效彎矩系數：
βl——折算應力的強度設汁值增大系數；
γ ——栓釘鋼材強屈比；
γo——結構的重要性系數：
γx、γy——對主軸x、y的截面塑性發展系數；
η——調整系數；
ηb——梁截面不對稱影響系數；
η1、η2——用于計算階形柱計算長度的參數；
μ——高強度螺栓摩擦面的抗滑移系數；柱的計算長度系數；
μ1、μ2、μ3——階形柱上段、中段(或單階柱下段)、下段的計算長度系數；
ξ——用于計算梁整體穩定的參數；
ρ——腹板受壓區有效寬度系數；
φ——軸心受壓構件的穩定系數；
φb、φ’b——梁的整體穩定系數；
ψ——集中荷載的增大系數；
ψn、ψa、ψd——用于計算直接焊接鋼管節點承載力的參數。
